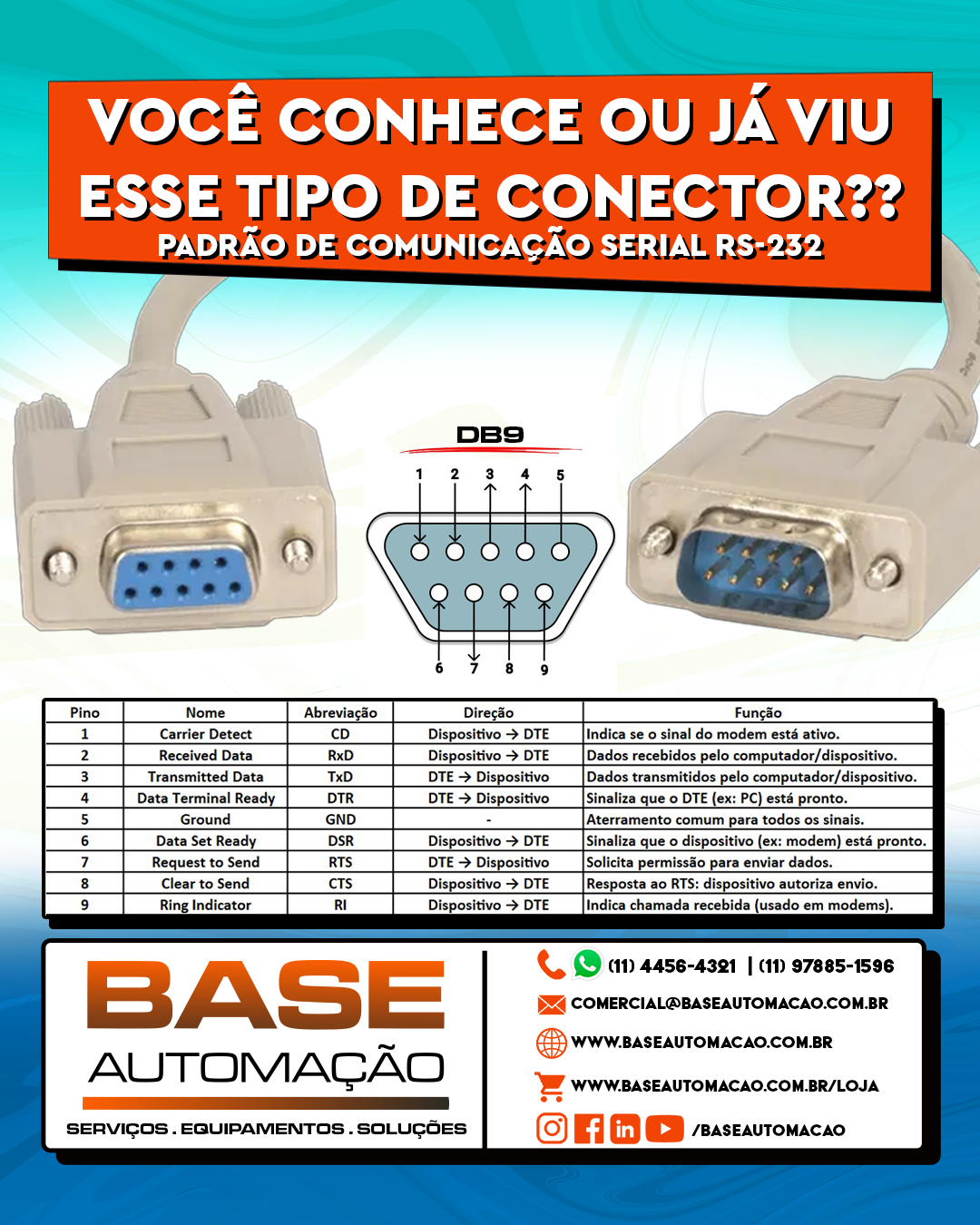

Você conhece ou já viu esse tipo de conector? Relembre o clássico padrão RS-232!
Sim, ele ainda existe!
🔌 PADRÃO RS-232: O QUE É?
Protocolo de comunicação serial criado nos anos 1960, mas imortalizado nas décadas de 80/90. Simples, confiável e ‘sem frescuras’!
⚙️Como funciona?
Transmite dados entre dispositivos (CLPs, computadores, sensores) via cabos robustos e baud rates manuais.
⚙️Características:
🔹Comunicação ponto a ponto (1 transmissor, 1 receptor).
🔹Imunidade a interferências (sinais de ±3V a ±15V).
🔹Distância: Até ~15 metros.
📌 PINOS ESSENCIAIS (Conector DB9):
🔹Pino 2 = RxD = Recebe dados
🔹Pino 3 = TxD = Envia dados
🔹Pino 5 = GND = Aterramento (evita curtos-circuito)
🔹Pino 7 = RTS = “Posso enviar?” (pedido de permissão)
🔹Pino 8 = CTS = “Pode enviar!” (autorização confirmada)
(Os outros pinos? CD, DTR, DSR e RI eram úteis em modems, mas hoje raramente usados!)
⚙️ POR QUE AINDA USAMOS RS-232?
🕰️Legado: Integra equipamentos antigos que ainda funcionam perfeitamente.
🛡️Imunidade: Alta tensão = menos interferência! 🛡️
💪Confiabilidade: Imune a ruídos e fácil de diagnosticar (sim, erros são raros!).
💡Simplicidade: De fácil diagnósticos, funciona sem redes complexas e até em cenários low-tech (e sem internet!).
